コンパクト多管式熱交換器 STR型
仕様
- チューブ
- φ8.0 ✕ 0.4t
- 材質
- チューブ : Titanium、ノズルフランジ : SUS329J4L、シェル : SUS304
- 規格
- 社内
※cadデータ(dxf)はお問い合わせ下さい
納期：要お問い合わせ

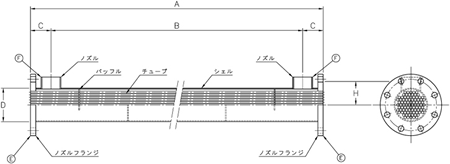

STR寸法表
| 型式 | 伝熱面積(㎡) | A | B | C | φD | E | F | H | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|
| STR-40 | 0.25 | 1000 | 900 | 50 | 48.6 | 40A | 20A | 38 | 7 |
| STR-50 | 0.47 | 1000 | 890 | 55 | 60.5 | 50A | 25A | 46 | 9 |
| STR-65 | 0.90 | 1000 | 880 | 60 | 76.3 | 65A | 32A | 56 | 14 |
| STR-80 | 1.38 | 1000 | 870 | 65 | 89.1 | 80A | 40A | 62 | 16 |
| STR-100 | 2.20 | 1000 | 860 | 70 | 114.3 | 100A | 50A | 80 | 21 |
| STR-125 | 3.50 | 1000 | 860 | 70 | 139.8 | 125A | 50A | 93 | 29 |
| STR-150 | 5.00 | 1000 | 830 | 85 | 165.2 | 150A | 65A | 108 | 39 |
| STR-200 | 8.80 | 1000 | 800 | 100 | 216.3 | 200A | 80A | 145 | 60 |
特徴
- チタン製の極薄の細管を採用しているため、伝熱管の流速が早くなる事で乱流効果が高まり高効率の能力を発揮します。
- 商品を規格化することにより短納期、低価格を実現しました。
- チューブ材質にチタン、シェル材質にSUS304を採用する事で全チタン製と比較し低価格となります。
- 小型軽量であるため、設置場所を問いません。
- 配管途中に設置するインライン型として、縦置・横置でも設置が可能です。
- チタン製により耐食性に優れた材質で長寿化が期待できます。
- コンパクト化により内容積が小さい為、圧力容器適用外での使用が可能です。
用途
- Cl-の多い液-液の加熱、冷却
- 海水の加熱、冷却
- 温泉水の加熱、冷却
- 液-液の加熱、冷却
- ガス-液の加熱、冷却
- 凝縮器（コンデンサー）
- ラボ（実験機）用熱交換器
