コンパクト多管式熱交換器 STS型

仕様

チューブ
φ5.3 ✕ 0.3t (φ8.0 ✕ 0.4tも可)
材質
チューブ : Titanium、シェル : SUS304
規格
社内
  • フランジは全てJIS10kです。
  • ノズル上下付も製作可能です。

納期:要お問い合わせ

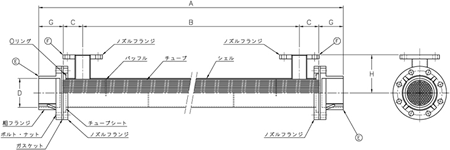

STS寸法表

※使用圧力、使用温度:要お問合せ
型式 伝熱面積(㎡) A B C φD E F G H 重量(kg)
STS-40 0.36 1133 850 76 48.6 40A 25A 65.5 120 10
STS-50 0.61 1151 850 76 60.5 50A 32A 74.5 130 12
STS-65 1.01 1151 850 76 76.3 65A 40A 74.5 140 17
STS-80 1.59 1155 850 76 89.1 80A 50A 76.5 140 20
STS-100 2.96 1195 850 76 114.3 100A 50A 96.5 150 25
STS-125 4.65 1239 830 86 139.8 125A 65A 118.5 180 35
STS-150 6.59 1295 810 96 165.2 150A 80A 146.5 190 44
STS-200 11.78 1343 810 96 216.3 200A 80A 170.5 220 64

特徴

  • チタン製の極薄の細管を採用しているため、伝熱管の流速が早くなる事で乱流効果が高まり高効率の能力を発揮します。
  • 商品を規格化することにより短納期、低価格を実現しました。
  • 極細管内の流速が早くなる事により乱流効果を生じ自浄作用を発生させることでスケールの付着が困難になります。
  • 小型軽量であるため、設置場所を問いません。
  • 配管途中に設置するインライン型として、縦置・横置でも設置が可能です。
  • チタン製により耐食性に優れた材質で長寿化が期待できます。
  • コンパクト化により内容積が小さい為、圧力容器適用外での使用が可能です。
  • 管束の取り外しが可能です。

用途

  • 温泉等Cl⁻の多い液-液の加熱、冷却
  • 温泉水の加熱、冷却
  • 液-液の加熱、冷却
  • 海水の加熱、冷却
  • ガス-液の加熱、冷却
  • ガス-ガスの加熱、冷却
  • 凝縮器(コンデンサー)
  • ラボ(実験機)用熱交換器
